현대기아차 하이브리드 전기차 P1B77 진단 및 수리방법

하이브리드배터리 2025. 4. 4. 07:07

P1B77 오류 코드는 하이브리드 차량의 고전압 배터리 시스템에서 발생하는 코드로, "Hybrid/Electric Vehicle Battery Inverter Precharge Circuit Failure"를 의미합니다. 이는 주로 인버터의 프리차징(precharge) 회로에 문제가 생겨 고전압 배터리와 인버터 간 전력 전달이 제대로 이루어지지 않는 상황을 나타냅니다. 현대·기아 하이브리드 차량에서 자주 나타날 수 있는 문제로, 배터리뿐만 아니라 인버터 및 관련 회로의 점검이 필요합니다. 아래에 진단 방법과 수리 방법을 단계별로 설명하겠습니다.

​진단 방법

1. 증상 확인

- 계기판에 "하이브리드 시스템 점검" 또는 "충전 시스템 점검" 경고등이 켜졌는지 확인합니다.

- 차량이 EV 모드로 전환되지 않거나, 시동이 꺼지거나, 주행 중 출력 저하(가속 불능 등)가 발생하는지 체크합니다.

- 배터리 충전 상태(SOC)가 비정상적으로 유지되거나 충전/방전이 안 되는 경우도 의심 신호입니다.

​2. OBD-II 스캐너 사용

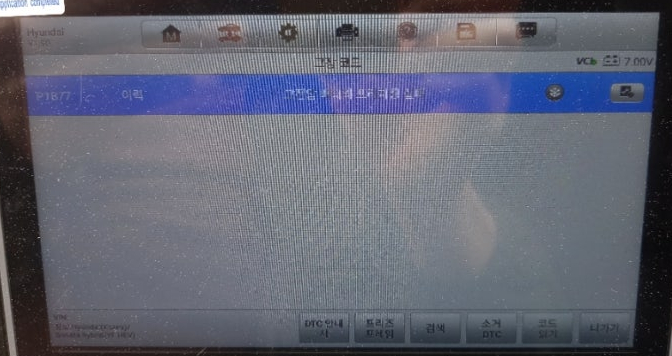

- OBD-II 스캐너를 연결해 P1B77 코드를 읽고, 동반된 다른 코드(P1B70, P1B74, P0A0D 등)가 있는지 확인합니다.

- 관련 코드가 있다면 프리차징 문제 외에 배터리 셀, BMS, 또는 인버터의 추가적인 고장을 의심해야 합니다.

​3. 프리차징 회로 점검

- 프리차징 회로는 인버터와 배터리 간 전압을 안정적으로 맞추는 역할을 합니다. 이를 위해 프리차징 릴레이와 저항의 상태를 확인합니다.

- 멀티미터로 프리차징 회로의 전압을 측정합니다. 정상적으로 작동하면 배터리 전압(예: 270V)이 인버터로 천천히 전달되지만, 실패 시 전압이 급등하거나 전달되지 않습니다.

- 릴레이 작동 소리(딸깍 소리)를 들으며 접속 이상 여부를 체크합니다.

4. BMS 및 배터리 상태 확인

- BMS(Battery Management System)가 프리차징 과정을 제대로 제어하는지 확인합니다. BMS 오류가 프리차징 실패를 유발할 수 있습니다.

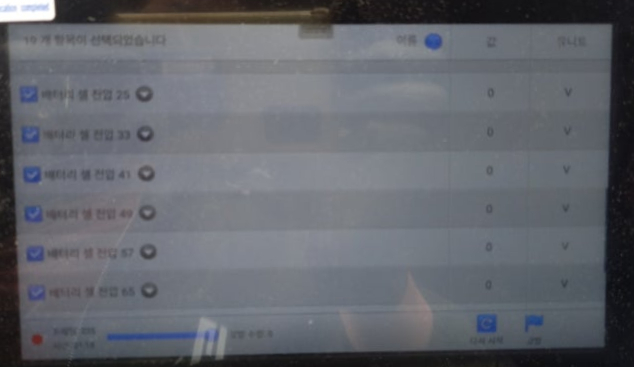

- 배터리 팩의 전체 전압과 개별 셀 전압을 측정합니다. 정상 범위(기준값 셀당 3.75V, 팩 전체 270V)를 벗어나면 배터리 문제로 확장될 수 있습니다.

​5. 인버터 및 배선 점검

- 인버터 내부의 커패시터나 프리차징 회로 부품이 손상되었는지 확인합니다.

- 고전압 배선 및 커넥터의 단선, 단락, 접촉 불량 여부를 육안과 멀티미터로 점검합니다.

수리 방법

1. 프리차징 회로 수리

- 프리차징 릴레이 또는 저항이 고장 났다면 해당 부품을 교체합니다(예: 현대·기아 차량의 경우 품번 37510-XXXX 시리즈).

- 릴레이 접점이 녹거나 저항이 타버린 경우가 흔하니, 교체 후 회로가 정상적으로 작동하는지 테스트합니다.

​2. BMS 문제 해결

- BMS 소프트웨어 오류로 프리차징 제어가 실패한 경우, 최신 펌웨어 업데이트를 적용합니다. 서비스 센터에서 지원 가능합니다.

- BMS 센서나 배선에 이상(단락, 단선)이 있다면 해당 부품을 수리하거나 교체합니다.

​3. 인버터 수리 또는 교체

- 인버터 내부 커패시터나 프리차징 회로가 손상된 경우, 인버터를 수리하거나 교체합니다.

- 수리 : 커패시터 교체 등 부분 수리 가능 시 약 50~100만 원.

- 교체 : 신품 인버터 기준 약 200~300만 원(차종에 따라 다름).

- 교체 후 시스템 초기화 및 프리차징 테스트를 진행합니다.

​4. 배터리 관련 문제 해결

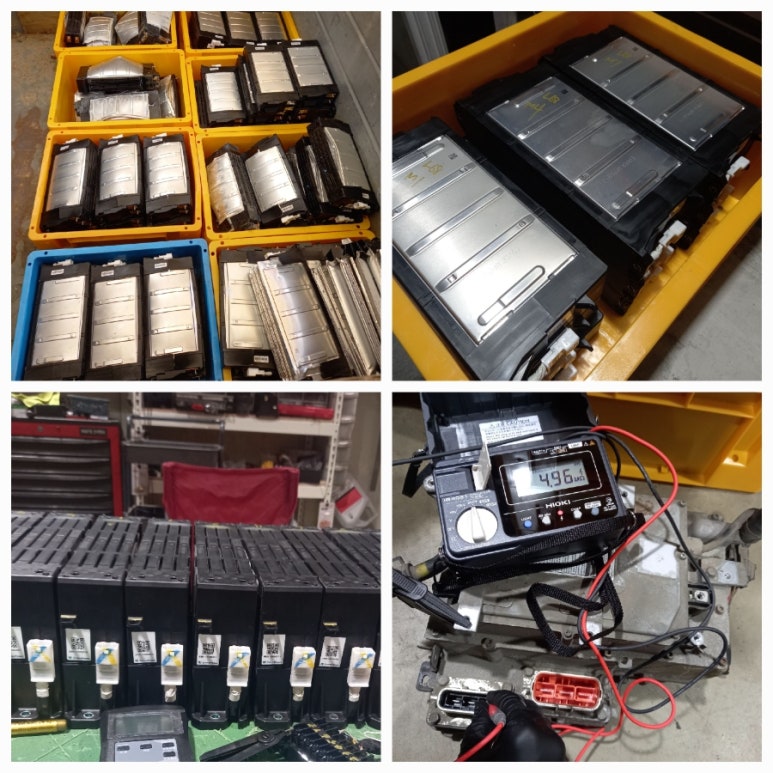

- 배터리 팩의 전압 불균형이나 셀 손상이 프리차징 실패를 유발한 경우, 해당 셀을 교체하거나 배터리 팩을 리빌딩/교체합니다.

- 리빌딩 : 약 200~300만 원.

- 신품 교체 : 약 700만 원.

- 배터리 교체 후 BMS와 인버터 간 연계성을 확인합니다.

​5. 배선 및 커넥터 점검

- 고전압 배선의 단선이나 커넥터 접촉 불량이 원인이라면, 배선을 수리하거나 커넥터를 교체합니다.

- 절연 상태를 확인해 누전 가능성을 제거합니다.

​6. 최종 점검

- 수리 후 OBD-II 스캐너로 오류 코드를 초기화하고, 주행 테스트를 통해 프리차징 회로가 정상 작동하는지 확인합니다.

- 인버터와 배터리 간 전압 전달이 안정적인지, 경고등이 재발하지 않는지 점검합니다.

​추가 팁

- 안전 주의 : 고전압 시스템 작업은 감전 위험이 크므로, 절연 장비와 전문 지식을 갖춘 상태에서 진행하거나 정비소에 맡기세요.

- 보증 활용 : P1B77이 인버터나 배터리 문제와 연관된 경우, 현대·기아의 보증(10년/20만 km)을 통해 무상 수리가 가능할 수 있으니 확인하세요.

- 예방 : 배터리 과충전/방전을 피하고, 정기 점검으로 프리차징 회로의 열화나 배선 문제를 조기에 발견하는 것이 좋습니다.

​P1B77은 단순 배터리 문제가 아니라 인버터와의 상호작용에서 발생하는 고장일 가능성이 높습니다. 전문성을 가진 업체에서 정확한 진단을 통해 원인을 파악하고, 단계적으로 수리하면 문제를 효과적으로 해결할 수 있습니다.
