P1B74 오류 코드는 하이브리드 차량의 고전압 배터리 시스템에서 발생하는 코드로, "Hybrid/Electric Vehicle Battery Circuit High Voltage"를 의미합니다. 이는 특정 배터리 셀 또는 회로에서 과전압(high voltage)이 감지되었음을 나타내며, P1B70(저전압)과는 반대 상황입니다. 하지만 세대별로 같은 증상을 의미할 때도 있습니다. 이는 현대기아차 하이브리드 전기차 수리에 대한 경험과 노하우로 많은 데이터를 확보한 메케닉만 가능합니다.
주로 현대·기아 하이브리드 차량에서 나타날 수 있는 문제로, BMS(Battery Management System) 이상, 셀 불균형, 또는 배터리 팩 자체의 결함과 관련될 수 있습니다.
진단이란 하이브리드 시스템의 흐름을 이해해야 합니다.
1. 증상 확인
- 계기판에 "하이브리드 시스템 점검" 경고등이 켜졌다가 꺼졌다가 차주가 이를 확인하면서 하이브리드 전기차 시스템 이상 증상을 인지하기 시작합니다.
- 주행 중 EV 모드 전환 불가, 엔진 과다 작동, 연비 저하 등의 증상이 있는지 체크합니다. 전기차의 경우 주행거리가 짧아지는 상황을 경험하게 됩니다.
- 배터리 충전 상태(SOC)가 비정상적으로 높거나 낮게 변화화되는 경우도 의심 신호입니다.
2. OBD-II 스캐너 진단기 활용

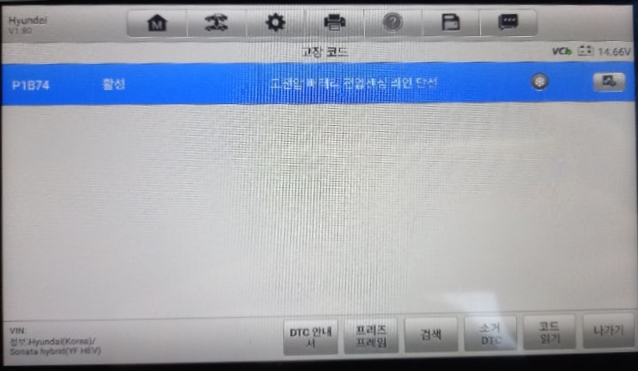

- OBD-II 스캐너를 연결해 P1B74 코드를 확인하고, 동반된 다른 코드(P1B70, P0A0F, P1B77 등)가 있는지 점검합니다.
- 동반 코드가 있다면 BMS, 인버터, 또는 배선 문제인지 정확한 실측을 통한 정확한 진단을 할 수 있어야 과다 정비를 피할 수 있습니다.
3. 배터리 상태 점검
- 고전압 배터리의 SOC를 확인합니다. 정상 사용 코어 범위는 대략 40~75% 구간이며, 80% 이상으로 치우치면 과충전 게이지를 경험하거나 진단기상 과충전 에러코드를 표출할 수 있습니다.
- 개별 셀 전압을 측정합니다. 정상 기준 전압은 3.75V인데, 4.2V 이상으로 과전압이 감지되거나 셀 간 편차가 크면 문제가 됩니다.
- 전체 배터리 팩 전압을 측정합니다. 정상 범위를 넘어선 충전 전압이 나올 경우 과전압 충전 즉, 과충전 상태입니다.
4. BMS 점검
- BMS가 셀 전압을 제대로 제어하고 있는지 확인합니다. 과전압은 BMS의 충전 제어 오류로 발생할 수 있습니다.
- BMS 소프트웨어 버전을 확인하고, 제조사의 펌웨어어 업데이트 여부를 점검합니다.
- BMS 센서 및 배선(단선, 단락 등) 이상 여부를 검사합니다.
5. 하이브리드 시스템 확인
- 충전 시스템(인버터, DC-DC 컨버터)에서 과충전을 유발하는 문제가 있는지 점검합니다.
- 배터리 팩 모듈의 물리적 손상 (스웰링, 누액 등)을 실측으로 확인합니다.
6. 수리방법
- 제어부 BMS를 개선품으로 교체하는 방법을 권장합니다.
- 하이브리드 고전압배터리를 진단에 따라 부품 또는 전체 교체 합니다.
- 센싱에 관련 부품을 진단에 따라 교체합니다.
- 인버터, HSG, PRA(릴레이박스), 구동모터(트랙션모터)를 절연저항 진단에 따라 교체합니다.
- 안전 주의 : 고전압 배터리 작업은 감전 위험이 있으므로, 절연 장갑과 전문 장비를 사용해야 합니다. 비전문가는 서비스 센터에 의뢰하세요.
P1B74는 과전압으로 인해 배터리 셀 손상이나 시스템 불균형이 발생한 경우가 대부분이므로, 신속한 진단과 적절한 수리가 중요합니다. 추가로 궁금한 점이 있으면 배터리플랜트 하이브리드 배터리 블로그에 많은 수리 포스팅이 있으니 방문하셔서 언제든 읽어보시고, 상담하시면 됩니다.
